| ブランド名: | EcoTentPro |
| モデル番号: | ETP-HD1530-EU |
| MOQ: | 1セット |
| 価格: | USD 18,500-28,000 / Set |
| パッケージの詳細: | フレームにVCI防食ラップを施した頑丈なスチールパレット、トラスセクションに強化されたAフレーム木枠、布地に工業用PVCバッグ、40フィートのHQコンテナ積載計画を提供 |
| 支払条件: | T/T、L/C を確認できます |

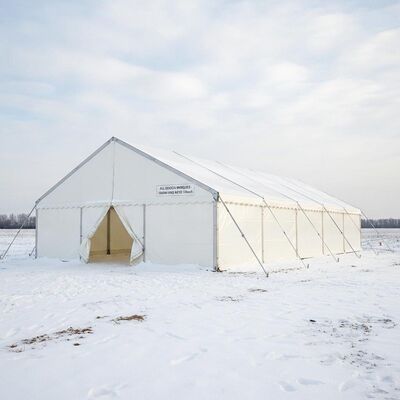

についてETP-HD1530-EU 豪華型全季節用パーティ用テント15m*30mの巨大な足跡 (450m2の柱のない内部), 7.2mの脊の高さ,そして3Dスペースフレームシステムこのテントは北極の雪から 大西洋の嵐風まで The 350mm * 150mm * 8mm aluminum box beam main profiles — the strongest in our catalog — combined with a 950g/m² heavy-duty PVC roof and industrial dual anchoring system (ground screws + concrete ballasts) deliver unmatched structural integrityこのテントは,主要なフェスティバル主催者,自治体のイベント部門,産業展覧会の運営者.
| フレームと構造 | |
|---|---|
| フレームシステム | 双軸3Dスペースフレーム, 2.5mの軸深さ |
| メインビームプロフィール | 350mm * 150mm * 8mm アルミ 6061-T6 ボックスビーム |
| 副用トラス | 80mm * 80mm * 4mm アルミ管 |
| 鋼筋強化 | すべての重要なノードで熱浸したガルバン製鋼のガセットプレート |
| リンクピン | M24級12.9高強度ボルト ナイロンロックナッツ |
| ベースプレート | 500mm * 500mm * 16mm スチール,熱浸し加熱 100μm |
| サイズ | |
| 幅 * 長さ | 15m*30m (450m2の内側) |
| 横の高さ | 4.5m |
| リッジの高さ | 7.2m |
| 湾の配置 | 5.0m * 6長さで海湾, 3.75m * 4幅で |
| クリアスパン幅 | 15m (内部柱がゼロ) |
| 織物 と 覆い | |
| 屋根材料 | 950g/m2 重用用ダブルコーティングPVC 白 |
| サイドウォールの材料 | 650g/m2 PVC 強化された輪とゴムメットシステム |
| 消防認証 | DIN 4102 B1, BS 7837, M2, NFPA 701 |
| 縫合の種類 | HF溶接,50mm重複,引力試験 3500+ N/5cm |
| 紫外線保護 | 紫外線安定化コーティング,UV分解保証10年 |
| 構造的パフォーマンス | |
| 風抵抗 | 120 km/h (Beaufort 12のハリケーン力) |
| 雪積荷 | 0.85 kN/m2 (約85cmの新鮮雪) |
| 地震 設計 | EN 1998-1 (地震地域3) に準拠する |
| 奉仕 生活 | 20歳以上 (フレーム),8〜12歳 (屋根布) |
| 温度範囲 | -40°Cから+70°C |
120 km/hの風速 (Beaufort 12) は,ダブルトラス3DスペースフレームシステムとM24グレード12.9のボルト付き接続によって達成される.5mの深さで 構造的な弁を作ります 柱に点加圧するだけでなく フレーム全体に風力を分配します.
0.85 kN/m2の雪負荷 (約85cmの新鮮雪または35cmの圧縮雪) は,アルプス地域,北欧諸国,および東欧の冬季条件の要件を満たします.屋根 の 斜め (25°) と 強化 さ れ た 敷き布団 の 間隔 は,雪 の 蓄積 を 防止 する.
3Dスペース・フレーム・トラスは 航空機のハンガーや展覧会ホールで使用される 構造の概念と同じです350mm * 150mm * 8mm の箱梁は,最大硬さ対重量比のために三角化された80mm * 80mm のウェブメンバーで主要なコードを形成します.
各ベースプレートには,工業用グラウンドスクリュー (1.5mの螺旋型アンカー,それぞれ5トンの引き抜き抵抗) とコンクリート・バラストブロック (2トンの互換ブロック) の両方が受け入れられます.冗長なアンカリングは,一つのシステムが破損したとしても構造が保持されることを意味します.
内部柱がゼロの15mのクリアスパンプは,本当にオープンなフロアプランを提供します. 500人以上のゲストのための座席を劇場様式,350の宴会様式または80の展覧ブースに設定します.2mの脊の高さで,生産照明装置を容認するビデオ壁や空中機器
TÜV Rheinlandによって EN 1991-1-3 (雪負荷), EN 1991-1-4 (風力) および EN 1993-1-1 (アルミニウム構造) に基づいて認定された完全な構造計算.ドイツ全土の建築当局が承認した文書パッケージオランダ,フランス,イギリス,スカンジナビア
6061-T6のビレットは,350mm*150mm*8mmのボックスビームのために5500トンのプレスで挤出され,カスタム・マースと制御された冷却速度を必要とする.外押し後溶液熱処理530°Cで4時間,水消し1 10 分の1のプロフィールが張力クーポン試験を受けます (出力 ≥ 240 MPa).
7軸のCNCゲントリーミールで加工された大梁:端板は ±0.1°垂直に向き,M24ボルトの穴は,スレッド検査で穴を掘り,タップされ,Gussetプレートの取り付け表面は,平らで0まで磨かれます.05mmレーザーで刻まれ 追跡可能な識別子です
10mm S355構造鋼板からレーザー切断されたガセットプレート.最低450°Cから100μmで熱浸した.すべてのバッチは,コーティング厚さ検証と曲がりテストのための犠牲クーポンを含みますM24ボルトはISO 898-1認定のサプライヤーから調達され,各ラットに材料の証明書があります.
5m幅のカレンダーリングラインで製造されたPVC織物950g/m2.ダブルコーティングは均質な厚さ (±5%) を保証する. 60mmのシーム許容量を持つ自動プロットテーブルでカットされた織物.HFは27で溶接された.臨界シームの二通路溶接で12MHz溶接の各線形メーターは,シーム強度引力テストでテストされます.
5mの断面でプリアセンブリされたトランスモジュール.レーザートラッカー次元調査 (30m横断で精度±1mm).すべてのボルト接続が650 N·mにトルクチェック.15mの試験ジグに試着装着された屋根布で,緊張分布とグリメットの調整を検証する.
完全なQCファイル:材料工場証明書 (アルミ+鋼),寸法報告,溶接試験証明書,耐火性バッチ証明書,ボルトトルク記録,TÜV構造サインオフ合致のEC証明書各テントは,EUの建築製品規制 (CPR) に基づいて編成されたシリアル番号のドキュメントパッケージを配達します.
| 工場キャンパス | 18,000 m28,000m2の集会ホール,5トンのヘッドクレーン |
| 労働力 | 120歳以上認定された溶接者,CNCプログラマー,構造エンジニアを含む |
| HDテント出力 | 60個以上の重用テント/月 |
| 試験能力 | 全面構造負荷試験 (水力駆動装置),風トンネルパートナーシップ,熱画像,超音波溶接検査,3Dレーザースキャン,塩噴霧室 (1000時間以上) |
| 資格取得 | ISO 9001 規格:2015, TÜV Rheinland認定構造設計,SGS監査を受けた生産施設 |
| グローバル・プロジェクト | 500以上の重用テント世界中に設置され,ヨーロッパのアルプス地域では50以上 |
業界をリードする認証パッケージ: TÜV Rheinland 構造計算報告書 (60ページ以上,風 + 雪 + ユーロコードごとに地震), EN 13782 仮設構造適合証明書,耐火性試験報告書 (国際的に認められる DIN 4102 B1 + BS 7837 + NFPA 701)材料の証明書 (アルミ6061-T6ミール証明書,鋼S355ミール証明書,ボルトISO 898-1証明書),SGS工場の生産管理監査,EU CPR 305/2011によるCE適合宣言
| 販売前サービス | 販売後サービス |
|---|---|
| プロジェクトGPS座標ごとにTÜV認証の風/雪計算 | フレームシステムに対する5年間の構造保証 |
| 固定要求の地質技術的審査 (土壌報告の分析) | 3年間の質料保証 (UV降解 +シーム完全性) |
| 建築許可証の文書のパッケージを現地語で完全にする | 重要なスペアパーツのEU在庫 (48時間発送) |
| 工場受付試験 (FAT) 顧客代表の参加 | TÜV認定エンジニアによる年間構造検査サービス |
| 3D BIM モデル (Revit/IFC) 開催場所計画への統合 | 工場プロジェクトエンジニアによる現場設置管理 |
| 完全な関税処理付きのターンキーDDP輸送 | 24/7 緊急エンジニアリングサポートライン |
🎵メジャー・ミュージック・フェスティバル メイン・ステージ&VIPエリア
産業貿易フェアと博覧会ホール
覆われたスポーツイベント&室内テニス
️市政祝祭と市祭り
巡回サーカスと大型公演場
緊急対応・災害救援避難所
| 構成要素 | 量 | 仕様 |
|---|---|---|
| 主光線プロファイル | 全セット | 350*150*8mm,6061-T6,アノイド化 |
| 副会員 | 全セット | 80*80*4mm,6061-T6 |
| 鋼製のガッセットプレート | 全セット | S355,10mm,加熱100μm |
| M24 ボルトとロックナッツ | 全セット | 12年生だ9ISO 898-1 認証 |
| 重厚なPVC屋根カバー | 1セット | 950g/m2 B1/B2/M2 燃焼量 |
| PVCサイドウォール | 1セット (4面) | 650g/m2 強化されたゴムで |
| 鋼筋ベースプレート | 全セット | 500*500*16mm,加熱100μm |
| 地回しアンカー | 全セット | 1.5mヘリ,それぞれ5トンの重量 |
| コンクリート・バラスト・ブロック | 選択可能 | 2トンの鎖付き 鉄筋 |
| インストールツールキット | 1セット | トークスキー,ストレンスツール,リグ・ギア |
| ドキュメンテーション パッケージ | 1セット | TÜV報告書,CE DOC,マニュアル,QCファイル |
|
|
